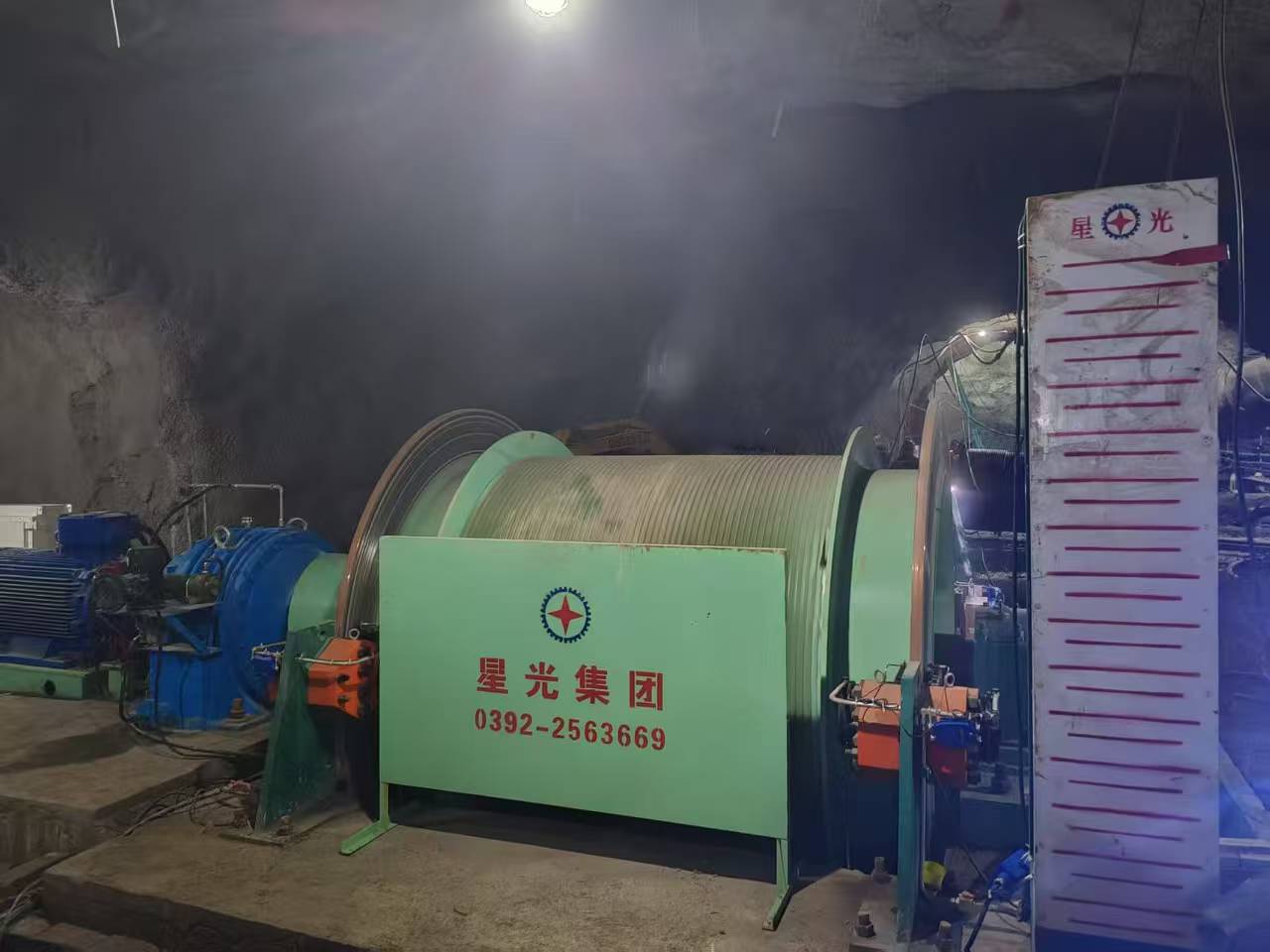

JKB防爆隔爆矿井提升机-星光矿山

产品概述

JKB系列防爆隔爆矿井提升机是依据《煤矿安全规程》、GB/T 3836系列防爆标准及GB/T 20961-2007《单绳缠绕式矿井提升机》设计的防爆型提升设备，专为煤矿井下高瓦斯、煤尘爆炸危险环境研发，主要应用于煤矿立井/斜井的人员升降、物料运输及设备下放任务。该设备的变频电机、液压站、电控均为隔爆型设计，卷筒直径范围2-3.5米，单绳缠绕式结构适配提升高度≤1200米、最大静张力≤150KN的工况，是高瓦斯矿井安全生产的核心运输装备。

JKB系列提升机由隔爆型机械系统与本安型电控系统组成：机械核心部分为主轴装置、行星减速器、盘形制动器、隔爆型电机、隔爆型液压站及隔爆型深度指示器；电控系统采用隔爆型变频电源柜、隔爆型PLC控制柜、隔爆型电抗箱及本安操作台，所有电气部件均取得矿用产品安全标志证书（MA标志），确保在甲烷浓度≤1.0%的爆炸性环境中安全运行。

工作原理

JKB矿井提升机以隔爆型电动机为动力源，通过"防爆动力传递-隔爆制动控制-本安监控联锁"的防爆闭环流程实现提升作业，具体原理如下：

隔爆动力传递：隔爆型电动机（Ex d I Mb）通过隔爆型弹性联轴器将动力传递至隔爆减速器，经两级行星齿轮减速后驱动主轴装置旋转，所有传动部件的隔爆外壳均满足"耐爆性+隔爆性"双重要求，外壳接缝间隙≤0.2mm，确保内部爆炸不扩散至外部环境；
防爆制动控制：采用隔爆式盘形制动器，由碟形弹簧提供制动力（单闸瓦压力58KN），隔爆液压站通过本安型电磁阀控制松闸，制动过程中产生的摩擦火花被限制在隔爆腔内，制动力矩按3倍最大静力矩储备，紧急制动减速度精准控制在1.5-1.6m/s²；
本安调速系统：隔爆变频柜采用矢量控制技术实现0-100%额定力矩无极调速，变频器输出端经本安型电抗器抑制谐波，避免电缆火花放电；调速信号通过本安型隔离栅传输，确保控制电路能量≤1.2W（本安限值），防止产生点燃源；
防爆监控联锁：双PLC本安控制系统实时采集隔爆型轴编码器（Ex d I Mb）、瓦斯传感器（KGJ16B型）及温度传感器信号，当检测到甲烷浓度≥0.8%或轴承温度≥75℃时，立即触发隔爆制动器紧急制动，并切断隔爆电动机电源，同时通过本安型声光报警器发出预警；
隔爆密封保护：所有贯穿隔爆外壳的电缆均采用防爆密封接头（Ex d I），主轴与隔爆壳间设置双重迷宫密封+O型圈，防止瓦斯进入隔爆腔；卷筒木衬采用阻燃浸渍处理，摩擦系数稳定且不产生静电，进一步提升防爆安全性。
