2JK矿井提升机-星光矿山

产品概述

2JK系列双卷筒矿井提升机是依据《煤矿安全规程》、GB/T 20961-2007《单绳缠绕式矿井提升机》及AQ 1035-2007《煤矿用单绳缠绕式矿井提升机安全检验规范》设计的双容器提升设备，主要应用于煤矿、金属矿及非金属矿的立井或斜井场景，承担人员升降、物料运输及设备下放等关键任务。该设备采用双卷筒单绳缠绕式结构，卷筒直径普遍为2-3.5米，通过左右卷筒分别缠绕钢丝绳牵引罐笼或箕斗，实现双容器反向同步运行，具有提升效率高、运输连续性强、适配中大型矿井的特点。

2JK系列提升机由机械系统与电控系统两大部分组成：机械部分核心为双卷筒主轴装置（含固定卷筒与游动卷筒）、径向齿块式液压调绳离合器、行星减速器、盘形制动器、电机、液压站及深度指示器；电控系统含电源柜、变频柜、制动柜及操作台。典型机型如2JK-2.5×1.2，最大静张力达69KN，提升高度可达733米，最大提升速度8.8m/s，满足中大型矿井高效运输需求。

工作原理

2JK矿井提升机以电动机为动力源，通过"动力传递-双卷筒协同-调绳控制-安全制动"的闭环流程实现双容器提升作业，具体原理如下：

动力传递：电动机通过弹性联轴器将动力传递至减速器高速轴，经两级行星齿轮减速后，由减速器被动轴驱动双卷筒主轴装置旋转，固定卷筒与主轴刚性连接，游动卷筒通过调绳离合器与主轴实现离合控制；
双容器同步运行：正常提升时，调绳离合器处于啮合状态，双卷筒同步转动，固定卷筒上方出绳、游动卷筒下方出绳，通过钢丝绳缠绕与释放实现两容器反向同步升降，提升效率较单卷筒机型提升50%以上；
调绳离合器操作：需调节绳长或更换水平时，安全制动锁定固定卷筒，高压油驱动调绳离合器活塞销顶起，使齿块与内齿圈脱开，游动卷筒制动解除后单独转动调节，调节完成后复位啮合，行程开关Q1/Q2实现联锁保护，防止打齿事故；
调速与制动控制：变频调速系统通过无速度传感器矢量控制实现无极调速，盘形制动器由碟形弹簧提供制动力（单闸瓦压力63KN），液压站双回路设计确保工作制动与紧急制动可靠切换，制动力矩按三倍最大静力矩储备；
安全监控：双PLC控制系统接收轴编码器与深度指示器信号，实时计算容器位置与速度，实现过卷、过速、松绳等17项保护，立井提升时卷筒钢丝绳缠绕层数限制为一层，斜井不超过两层，满足安全规程要求。

相关产品推荐

您可能还对以下产品感兴趣，点击查看详情

查看详情

2JK矿井提升机

查看详情

JKB防爆隔爆矿井提升机

JKB系列防爆隔爆矿井提升机是依据《煤矿安全规程》、GB/T 3836系列防爆标准及GB/T 20961-2007《单绳缠绕式矿井提升机》设计的防爆型提升设备，专为煤矿井下高瓦斯、煤尘爆炸危险环境研发，主要应用于煤矿立井/斜井的人员升降、物料运输及设备下放任务。该设备的变频电机、液压站、电控均为隔爆型设计，卷筒直径范围2-3.5米，单绳缠绕式结构适配提升高度≤1200米、最大静张力≤150KN的工况，是高瓦斯矿井安全生产的核心运输装备。

查看详情

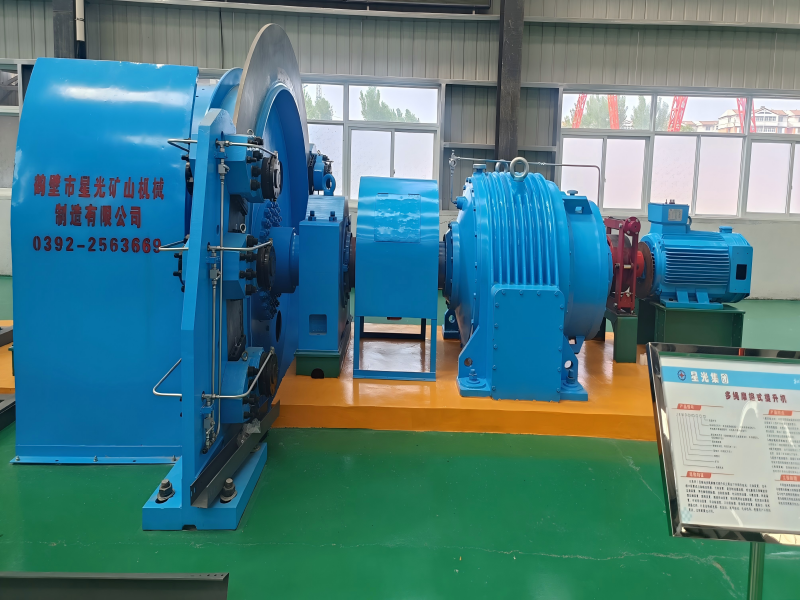

JKM多绳摩擦式矿井提升机

JKM系列多绳摩擦式矿井提升机是依据《煤矿安全规程》、GB/T 20961-2007《单绳缠绕式矿井提升机》及MT/T 1097-2008《多绳摩擦式矿井提升机》设计的大型提升设备，主要应用于煤矿、金属矿及非金属矿的深井（提升高度≥600米）或超深井场景，承担人员升降、物料运输及大型设备下放任务。该设备采用多绳摩擦传动原理，通过主导轮与钢丝绳间的摩擦力驱动容器升降，钢丝绳数量通常为4-8根，主导轮直径范围2.8-6.0米，具有提升高度大、单绳张力小、安全性高的特点，是深井矿山高效运输的核心装备。

查看详情

JKMD落地式多绳摩擦式矿井提升机

JKMD系列落地式多绳摩擦式矿井提升机是依据《煤矿安全规程》、MT/T 1097-2008《多绳摩擦式矿井提升机》及GB/T 20961-2007标准设计的特大型提升设备，专为煤矿、金属矿超深井（提升高度≥800米）及大型矿井研发，承担原煤提升、人员升降及大型设备下放任务。该设备采用落地式布置+多绳摩擦传动复合技术，主导轮通过混凝土基础落地安装，取消传统井塔结构，钢丝绳数量4-8根，主导轮直径范围3.5-6.0米，具有装机容量大、基建成本低、运行稳定性强的特点，是千万吨级矿井核心运输装备。

查看更多产品

技术参数
型号		卷筒				钢丝绳最大张力		钢丝绳最大张力差值		最大提升高度或运输长度			钢丝绳		平均提升速度	外形尺寸（长宽高）	主机理论重量
		个数	直径	宽度	两卷筒中心距离	载人	载物	载人	载物	一层缠绕	二层缠绕	三层缠绕	最大直径	破断拉力总和	平均提升速度	外形尺寸（长宽高）	主机理论重量
		单位	m			kN				m			mm	kN	m/s	mm	Kg
参数	2JK-2×1	2	2.0	1	1.09	44	61	40	40	312	427	672	24	396.5	2.5	7786×3032×2600	31247
	2JK-2×1.25	2	2.0	1.25	1.34	44	61	40	40	273	549	857	24	396.5	2.5	7846×3032×2600	33285
	2JK-2.5×1.2	2	2.5	1.2	1.29	69	83	65	65	254	210	804	30	621	3	8265×3610×3300	47326
	2JK-2.5×1.5	2	2.5	1.5	1.59	69	83	65	65	326	657	1026	30	621	3	9008×3610×3300	49243
	2JK-3×1.5	2	3.0	1.5	1.59	100	135	90	90	282	553	873	36	900	3.7	10067×4550×2800	57210
	2JK-3×1.8	2	3.0	1.8	1.89	100	135	90	90	353	697	1090	36	900	3.7	10667×4550×2800	59539
	2JK-3.5×1.7	2	3.5	1.7	1.79	136	170	115	115	324	635	/	42	1230	4.3	11246×5020×3050	76754
	2JK-3.5×2.1	2	3.5	2.1	2.19	136	170	115	115	419	823	/	42	1230	4.3	12046×5020×3050	80356
