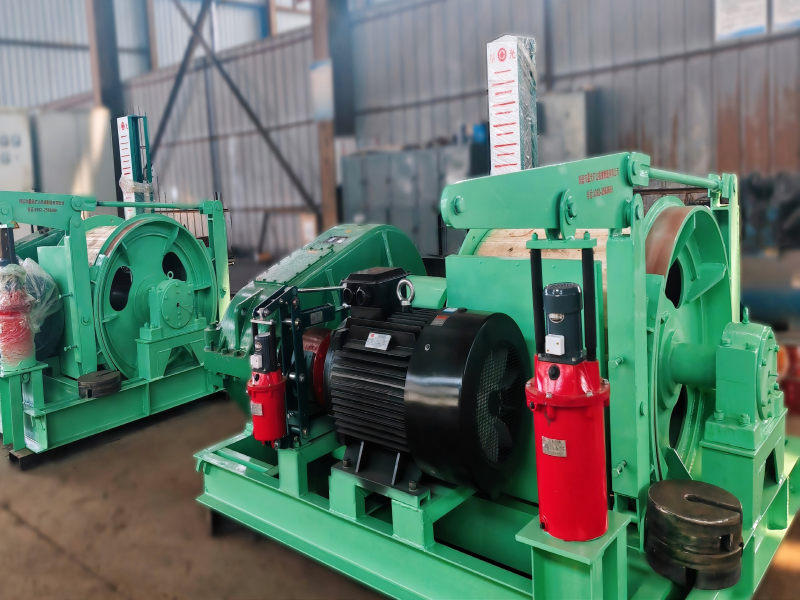

JTK矿用绞车

JTK系列矿用提升绞车是专为中小型矿山设计的核心运输设备，广泛应用于煤矿、金属矿及非金属矿的倾斜巷道物料升降、人员运输，也可作为小型竖井提升设备或地面辅助牵引装置。该系列产品遵循《煤矿用JTK型提升绞车安全检验规范》（AQ/T 1032-2007），具备MA、KA等矿用安全认证，部分隔爆型号（如JTKB系列）可适应有煤尘、瓦斯的危险环境。绞车整体采用模块化设计，主要由主轴装置、减速箱、双制动系统、深度指示器及电气控制系统组成，结构紧凑且维护便捷。其额定静张力范围为15-40kN，卷筒直径涵盖0.8-1.6m，容绳量可达504m（三层缠绕），可匹配37-155kW不同功率等级的异步电机，满足倾角≤28°斜井或小型竖井的多样化作业需求。

产品特点

双重制动安全冗余
重载稳定性能优异
宽工况适应性
操作维护便捷化
安全保护全维度

立即咨询查看参数

产品概述

绞车整体采用模块化设计，主要由主轴装置、减速箱、双制动系统、深度指示器及电气控制系统组成，结构紧凑且维护便捷。其额定静张力范围为15-40kN，卷筒直径涵盖0.8-1.6m，容绳量可达504m（三层缠绕），可匹配37-155kW不同功率等级的异步电机，满足倾角≤28°斜井或小型竖井的多样化作业需求。

工作原理

JTK矿用绞车通过"电机-减速-卷筒-钢丝绳"的动力传递路径实现物料升降，具体流程如下：

动力输入：异步电动机（如YR系列）通过齿轮联轴器将转矩传递至减速箱，经三级圆柱齿轮减速后改变转速与力矩；
执行机构：减速箱输出轴直接驱动卷筒旋转，卷筒表面的绳沟（配木衬保护）引导钢丝绳有序缠绕，将旋转运动转化为钢丝绳的直线牵引运动；
制动控制：采用工作制动器（常用闸）与安全制动器（保险闸）双套系统，工作制动器通过手动操纵实现常规减速与停车，安全制动器在失电或超限时自动抱闸，制动力矩≥3倍最大静力矩，确保紧急制动响应时间≤0.6s；
安全监控：深度指示器实时显示提升位置，配合过卷保护（超终端0.5m触发）、超速保护（超额定速度15%动作）及松绳保护装置，形成闭环安全控制。
